二、靜態混合器
1. 產品性能用途
SV、SX、SL、SH、SK五大系列靜態混合器是在吸收國外技術的基礎上研制的新型混合設備。它廣泛適用于液-液、液-固、液-氣、氣-氣的混合、乳化、吸收、萃取反應、強化傳熱等過程,是化工、石油化工、醫藥、農藥、食品、合成纖維、塑料、環保、礦冶、電力、造紙、民用燃氣等部門的理想混合設備,具有應用范圍廣、操作彈性大、流程簡單、結構合理、投資少、能耗低、見效快,特別適用于連續工藝過程等優點。 |
表1 |
型 號 |
產 品 用 途 |
技術性能 |
SV |
適用于粘度≤102厘泊的液-液、液-氣、氣-氣的混合乳化、反應、吸收、萃取、強化傳熱過程。dn≤3.5適用于粘度≤102厘泊清潔介質。dn≥5應用介質可伴有少量非粘結性雜質。 |
最高分散程度1~2um液~液相不均勻度系數σx-2 ≤1-5% |
SX |
適用于粘度≤104厘泊的中高粘度液-液反應、混合、吸收過程或生產高物流體的混合反應過程,處理量較大時使用效果更佳。 |
混合不均勻度系數σx-2≤5 |
SL |
適用于化工、石油、油脂等行業,粘度≤106厘泊或伴有高聚物介質的混合,同時進行傳熱、混合和傳熱反應的熱交換、加熱或冷卻粘性產品等單元操作。 |
液-液、液-固相混合不均勻度系數σx-2 ≤5% |
SH |
適用于精細加工、塑料、合成纖維、礦冶等部門的混合、乳化、配色、注塑紡絲、傳熱等過程,對流量小、混合要求高的中高粘度(104厘泊)的清潔介質尤為適合。 |
最高分散程度1~2um液~液相不均勻度系數σx-2 ≤1-5% |
SK |
適用于化工、石油、制藥、食品、精細化工、塑料擠出、環保、合成纖維、礦冶等部門的混合、反應、萃取、吸收、注塑、配色、傳熱等過程。對較小流量并拌有雜質的粘度≤106厘泊的高粘性介質尤為適用。 |
最高分散程度≤10um液-液、液-固相不均勻度系數
σx-2 ≤5% |
|
|
2. 壓力損失及標記示例
SV、SX、SL型靜態混合器壓力降計算:
Reε=dh·ρc·W/μ·ε.............(2)
雷諾數Reε和摩擦系數f的關系 |
表2 |
靜態混合器類型 |
SV-2.3型 |
SV-3.5型 |
SV5~30型 |
SX型 |
SL型 |
層流區 |
范圍 |
Reε<23 |
Reε<23 |
Reε<150 |
Reε<13 |
Reε<10 |
關系式 |
f=139/Reε |
f=139/Reε |
f=150/Reε |
f=285/Reε |
f=156/Reε |
過渡流區 |
范圍 |
23<Reε<150 |
23<Reε<150 |
- |
13<Reε<70 |
10<Reε<100 |
關系式 |
f=23.1Reε-0.428 |
f=43.1Reε-0.631 |
- |
f=74.1Reε-0.478 |
f=57.7Reε-0.568 |
湍流區 |
范圍 |
150<Reε<2400 |
150<Reε<2400 |
Reε>150 |
70<Reε<2000 |
100<Reε<300 |
關系式 |
f=14.1Reε-0.329 |
f=10.7Reε-0.350 |
f=1.0 |
f=22.3Reε-0.194 |
f=10.8Reε-0.205 |
完全湍流區 |
范圍 |
Reε>2400 |
Reε>2400 |
- |
Reε>2000 |
Reε>300 |
關系式 |
f=1.09 |
f=0.702 |
- |
f=5.11 |
f=2.10 |
|
|
*數字系單元水力直徑
SH、SK型靜態混合器壓力降計算公式
雷諾數ReD和摩擦系數f的關系 |
表3 |
靜態混合器類型 |
SH型 |
SK型 |
層流區 |
范圍 |
ReD≤30 |
ReD≤23 |
關系式 |
f=3500/ReD |
f=430/ReD |
過渡流區 |
范圍 |
30<ReD≤320 |
23<ReD≤300 |
關系式 |
f=646ReD-0.503 |
f=87.2ReD-0.491 |
湍流區 |
范圍 |
ReD>320 |
300<ReD<1100 |
關系式 |
f=80.1/ReD-0.141 |
f=17.0/ReD-0.205 |
完全湍流區 |
范圍 |
- |
ReD>1100 |
關系式 |
- |
f=2.53 |
|

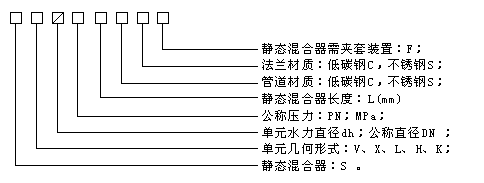

產品型號、規格表示方法 |
|
3. 規格型號 |
(1)SV型 表4 |
規 格 |
DN(mm) |
dh(mm) |
ε |
Q(M3/H) |
SV-2.3/20 |
20 |
2.3 |
0.880 |
0.5~1.2 |
SV-2.3/25 |
25 |
2.3 |
0.880 |
0.9~1.8 |
SV-3.5/32 |
32 |
3.5 |
0.909 |
1.4~2.9 |
SV-3.5/40 |
40 |
3.5 |
0.909 |
2.2~4.5 |
SV-3.5/50 |
50 |
3.5 |
0.909 |
3.5~7 |
SV-5/80 |
80 |
5 |
≈1 |
9.0~18 |
SV-5/100 |
100 |
5 |
≈1 |
14~28 |
SV-5-7/150 |
150 |
5~7 |
≈1 |
30~60 |
SV-5-20/200 |
200 |
5~20 |
≈1 |
56~110 |
SV-5-30/500 |
300 |
5~30 |
≈1 |
125~250 |
SV-7-30/500 |
500 |
7~30 |
≈1 |
353~706 |
SV-7-50/1000 |
1000 |
7~50 |
≈1 |
1413~2826 |
|
SV型(圖1) |
|
|
(2)SX型 表5
規格 |
DN(mm) |
dh(mm) |
ε |
Q(M3/H) |
SX-12.5/50 |
50 |
12.5 |
0.825 |
3.5~7.0 |
SX-20/80 |
80 |
20 |
0.825 |
9.0~18.0 |
SX-25/100 |
100 |
25 |
0.825 |
14~28 |
SX-37.5/150 |
150 |
37.5 |
0.825 |
30~60 |
SX-50/200 |
200 |
50 |
0.825 |
56~110 |
SX-75/300 |
300 |
75 |
|
125~250 |
SX-125/500 |
500 |
125 |
|
353~706 |
SX-250/1000 |
1000 |
250 |
|
1413~2826 |
|
SX型(圖2) |
|
|
(3)SL型 表6
規格 |
DN(mm) |
dh(mm) |
ε |
Q(M3/H) |
SL-12.5/25 |
25 |
12.5 |
0.937 |
0.7~1.4 |
SL-25/50 |
50 |
25 |
0.937 |
3.5~7.0 |
SL-40/80 |
80 |
40 |
|
9.0~18.0 |
SL-50/100 |
100 |
50 |
|
14~18 |
SL-100/200 |
200 |
100 |
|
56~110 |
SL-250/500 |
500 |
250 |
|
353~706 |
|
SL型(圖3) |
|
(4)SH型 表7
規格 |
DN(mm) |
dh(mm) |
Q(M3/H) |
SH-3/15 |
15 |
3 |
0.1~0.2 |
SH-4.5/20 |
20 |
4.5 |
0.2~0.4 |
SH-7/30 |
30 |
7.0 |
0.5~1.1 |
SH-12/50 |
50 |
12 |
1.6~3.2 |
SH-19/80 |
80 |
19.0 |
4.0~8.0 |
SH-24/100 |
100 |
24 |
6.5~13.0 |
SH-49/200 |
200 |
49 |
54~106 |
SH-74/300 |
300 |
74.0 |
124~248 |
SH-124/500 |
500 |
124.0 |
174~348 |
|
SH型(圖4) |
|
(5)SK型 表8
規格 |
DN(mm) |
dh(mm) |
Q(M3/H) |
SK-5/10 |
10 |
5 |
0.15~0.30 |
SK-7.5/15 |
15 |
7.5 |
0.3~0.6 |
SK-10/20 |
20 |
10 |
0.6~1.2 |
SK-12.5/25 |
25 |
12.5 |
0.9~1.8 |
SK-20/40 |
40 |
20 |
2.2~4.5 |
SK-25/50 |
50 |
25 |
3.5~7.0 |
SK-40/80 |
80 |
40 |
9~18 |
SK-50/100 |
100 |
50 |
14~28 |
SK-100/200 |
200 |
100 |
56~110 |
SK-125/250 |
250 |
125 |
100~200 |
SK-150/300 |
300 |
150 |
170~340 |
|
SK型(圖5) |
|
|
