| 三、高效自清洗水過濾器 |
1.產品用途：
本設備可直接安裝在給排水管道上，連續進水、出水，并利用濾后水自動或手動反洗排污，是傳統（以顆粒濾料作介質的）過濾器的更新?lián)Q代產品，廣泛應用于冶金、石化、煤碳礦山、電力、食品、造紙、養殖、環保等行業。其特點是處理量大，自動化程度高，安裝維護方便。

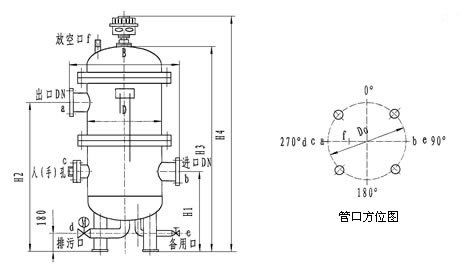

2.安裝結構示意圖 |
|
| 3.主要尺寸表 |
表38
項目 |
型號 |
SLW50 |
SLW200 |
SLW250 |
SLW300 |
SLW350 |
SLW400 |
SLW500 |
SLW600 |
SLW700 |
SLW800 |
公稱直徑 |
DN |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
筒體直徑 |
D |
500 |
600 |
600 |
900 |
900 |
1000 |
1200 |
1400 |
1600 |
1600 |
進口高度 |
H1 |
780 |
830 |
830 |
930 |
930 |
1030 |
1130 |
1130 |
1230 |
1230 |
出口高度 |
H2 |
1280 |
1330 |
1330 |
1580 |
1580 |
1830 |
1980 |
2130 |
2230 |
2530 |
筒體頂高度 |
H3 |
1690 |
1790 |
1790 |
2140 |
2140 |
2490 |
2740 |
2890 |
3090 |
3390 |
總高(參考) |
H4 |
2500 |
2600 |
2600 |
2950 |
2950 |
3300 |
3550 |
3700 |
3900 |
4200 |
進出口法蘭距離 |
B |
800 |
900 |
900 |
1200 |
1200 |
1400 |
1600 |
1800 |
2000 |
2000 |
支座安裝孔中心圓 |
D0 |
350 |
420 |
420 |
630 |
630 |
700 |
840 |
1050 |
1200 |
1200 |
電控箱外形尺寸 |
500×400×235 |
|
注:①本過濾器的連接法蘭,一般按HG20593-97PN 1.0MPa設計制造,用戶如需其它標準的連接法蘭或相關尺寸及排污閥方向等需變更時，請在訂貨時說明。
②如需防爆型電控箱，請在合同中注明。 |
| 4.主要技術參數(見表39) |
表39
項目 |
SLW150 |
SLW200 |
SLW250 |
SLW300 |
SLW350 |
SLW400 |
SLW500 |
SLW600 |
SLW700 |
SLW800 |
公稱通徑DN |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
設計壓力MPa |
1.0(其它壓力等級也可設計制造) |
設計流量*m3/h |
130 |
230 |
350 |
500 |
700 |
900 |
1400 |
2000 |
2800 |
3600 |
過濾精度mm |
0.01～10 |
差壓設定值調節范圍MPa |
0.02～0.16 |
切換差調節范圍MPa |
0.035～0.15 |
反沖洗時間設定范圍S |
0～180 |
壓力損失MPa |
0.02～0.04 |
工作方式 |
手動、自動或定時控制 |
注：*過濾精度按1mm，流速按2m/s計算。 |
| |
