四、視 鏡
1. 產品用途
視鏡是工業管道上主要附件,在石油、化工、醫藥、冶金、電力、食品等工業生產裝置中能隨時觀察管道中流體介質流動及反應情況,起到監督生產避免生產過程中事故發生的作用。 |

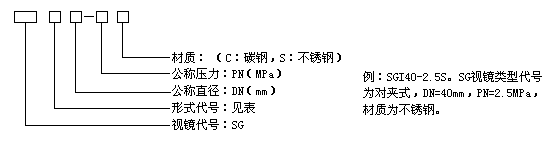

2. 標注示例 |
|
視 鏡 形 式 代 號 |
形 式 |
對 夾 式 |
單 壓 式 |
螺紋壓緊式 |
管 型 |
浮 球 式 |
代 號 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
3. 產品規格及主要參數
(1) SGⅠ型(對夾式)(見表60圖55)表60 |
公稱直徑DN |
窗徑W |
管內徑D |
≈H |
L |
PN≤1.6 |
PN≤2.5 |
10 |
42 |
40 |
75 |
140 |
160 |
15 |
42 |
40 |
75 |
140 |
160 |
20 |
52 |
50 |
85 |
160 |
180 |
25 |
52 |
50 |
85 |
160 |
180 |
40 |
62 |
60 |
115 |
180 |
200 |
|
SGI型 圖55 |
|
(2) SGⅡ型(單壓式)視鏡(見表61圖56) 表61 |
公稱
直徑
DN |
PN=0.6MPa |
PN=1.0/1.6MPa |
外形尺寸 |
外形尺寸 |
外形尺寸 |
外形尺寸 |
H |
L |
直徑 |
厚度 |
H |
L |
直徑 |
厚度 |
15 |
200 |
189 |
65 |
10 |
200 |
190 |
65 |
10 |
20 |
200 |
189 |
65 |
10 |
200 |
190 |
65 |
10 |
25 |
200 |
189 |
65 |
10 |
200 |
190 |
65 |
10 |
32 |
260 |
234 |
95 |
15 |
260 |
236 |
95 |
15 |
40 |
260 |
234 |
95 |
15 |
260 |
236 |
95 |
15 |
50 |
320 |
278 |
140 |
20 |
320 |
280 |
140 |
20 |
65 |
320 |
278 |
140 |
20 |
320 |
280 |
140 |
20 |
80 |
360 |
308 |
165 |
20 |
360 |
310 |
165 |
20 |
100 |
360 |
308 |
165 |
20 |
360 |
310 |
165 |
20 |
125 |
440 |
350 |
165 |
20 |
440 |
352 |
165 |
20 |
150 |
440 |
350 |
165 |
20 |
440 |
352 |
165 |
20 |
200 |
480 |
424 |
165 |
20 |
480 |
421 |
165 |
20 |
|
SGII型 圖56 |
|
(3) SGⅢ型(螺紋壓緊式)(見表62圖57) 表62 |
公稱直徑
DN |
L |
H |
|
K |
PN≤1.6 |
PN≤2.5 |
15 |
89 |
32 |
35 |
Rc1/2″ |
20 |
89 |
32 |
35 |
Rc3/4″ |
25 |
89 |
32 |
35 |
Rc1″ |
|
(4) SGⅣ型(管型)視鏡:工作溫度≤80℃,允許急變溫度<60℃ (見表63圖58)表63 |
DN |
D0 |
V |
H |
L |
15 |
32 |
80 |
70 |
220 |
20 |
45 |
80 |
70 |
220 |
25 |
58 |
80 |
70 |
220 |
40 |
74 |
80 |
70 |
220 |
50 |
89 |
80 |
80 |
240 |
65 |
110 |
80 |
80 |
240 |
|
(5) SGV型為螺紋連接浮球視鏡(見表64圖59) 表64 |
公稱直徑DN |
d |
D1 |
D |
L |
H |
公稱壓力PN |
20 |
16 |
Rc3/4″ |
38 |
120 |
70 |
≤1.0 |
25 |
16 |
Rc1″ |
40 |
120 |
70 |
30 |
16 |
Rc11/4″ |
50 |
124 |
70 |
40 |
16 |
Rc11/2″ |
56 |
124 |
80 |
50 |
16 |
Rc2″ |
66 |
124 |
80 |
|
|
|
|
SGIII型 圖57 |
SGIV型 圖58 |
SGV-I型 圖59 |
|
